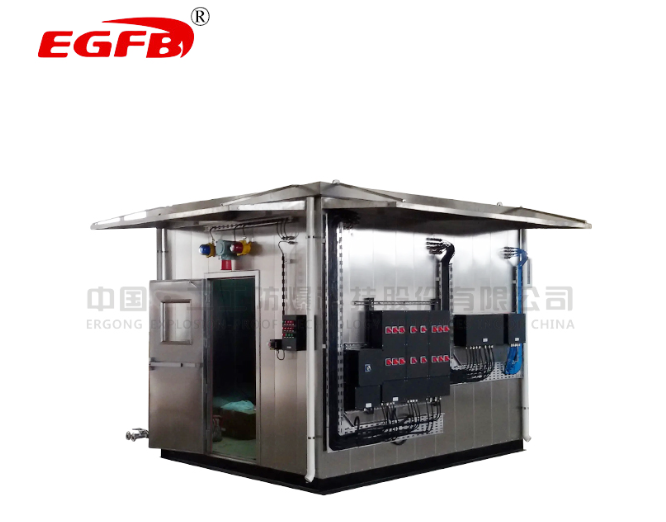

智能化分析小屋

本產品適用于：石油、化工、冶金、電力、船舶、醫藥、紡織、釀酒、航天、軍工、煤炭、消防、工廠、學校、鐵路、科研等企業使用的所有危險或者易燃易爆的使用現場。

適用于桶裝液體的儲存、小型容器儲存或易燃雜物或者物品儲存

注意事項：

內部整體結構、可根據用戶要求特殊定制，可單層放置，也可層架式放置，內部系統配置可按標準配置，也可加裝防液體泄漏功能或者防滲漏托盤系統，多種存儲方案；

可加裝屋內自動滅火系統、安全防護系統、消防安全系統、門禁系統及廢氣凈化系統，手動消防滅火系統、噴淋降溫系統、溫濕度控制系統、漏液回收系統、防爆照明系統 、防爆排氣通風系統、自動報警系統及所有防爆供電系統；

EGFB-FBXW-二工防爆小屋可配備以下常規系統：

防爆配電系統：放置在防爆小屋外部，可控制內部防爆照明、防爆風機、所有防爆探測器、防爆監控、防爆空調等所有屋內外的全部供電系統電源；

防爆通風換風系統：自動/手動啟功能，多方位選擇運行模式，自動控制可實現無人值守控制模式，可通過防爆可燃?xì)怏w、防爆溫度、速度、火災、壓力、火災是延時來控制防爆通風換風系統自動運行，可以手動運行，外部控制運行等；

防爆空調系統：可調節溫度達到儲存溫度的要求，也可以定制RS485遠程監視及遠程控制，可以顯示并控制防爆小屋內部的溫度及濕度等，對于用戶需要的控制功能基本全部可以滿足；

防爆可燃?xì)怏w檢測系統：根據用戶現場存放的物品，來分析氣體的介質在選擇合適的防爆可燃?xì)怏w探頭，對于國內外目前所有可燃?xì)怏w均可監測（用戶需確認標氣）監測防爆屋內有濃度連鎖防爆配電系統自動報警及通風換風；

防爆溫濕度檢測系統：實時監測防爆小屋內部溫度及濕度，可連鎖控制，可自動啟動通風換風風機實現防爆屋內降溫，也可按用戶要求連鎖加濕或除濕功能或者連鎖其它控制功能，所有要求都可實現；

防爆煙霧報警檢測系統：如防爆小屋內部發生濃煙，可自動報警，并屋外報警燈閃爍，可遠傳到控制室或DCS控制系統，連鎖報警，也可以定制自動滅火裝置或其它控制要求均可實現；

防爆視頻音頻監控系統：標準配置可配置至少2套防爆監控系統，對角安裝，實現全屋無死角，根據用戶要求選擇POE供電或者DC12V供電，也可以按用戶要求選擇其它供電方式，內部防爆監控完全可以按用戶監控系統配套；

自動滅火或滅火裝置系統：可配備經濟型手動滅火器，可以配置懸掛式滅火器，還可以選擇消防管道等，完全符合消防相關規定，對于滅火介質可選擇干粉型、七氟丙烷、二氧化碳等，根據內部火災調節配置相應的滅火裝置；

防止漏液裝置檢漏系統：如防爆小屋內儲存介質含有液體泄露或者是油桶、其他容器可能在運輸中泄露必須要加裝漏液裝置，可檢測內部是否泄露，而且可以回收，板材均采用耐腐蝕材質，泄露后，可用清水清洗，泄露的液體可回收，不造成現場環境污染；

防雷裝置避雷系統：防爆小屋如安裝在空曠無高建筑位置時，注意防雷，需按當?shù)胤览滓蠹友b避雷器，按相關要求加裝，并可靠接地，接地也需按有關標準執行，目的是避免雷擊造成防爆小屋或者現場的安全事故；

防爆人體靜電釋放系統：防爆小屋外必須加裝人體靜電釋放裝置，防爆人體靜電釋放器在易燃、易爆危險區域和防靜電場所，使用本產品能夠?qū)⑷梭w本身所積累的靜電電荷安全地泄放掉，避免因人體靜電而引發的火災爆炸事故和人體電擊現象的發生。

防爆小屋整體接地系統：地電位，與大地緊密接觸并形成的一個或一組導電體稱為接地極，通常采用圓鋼或角鋼，也可采用銅棒或銅排。當流入地中的電流通過接地極向大地作半球形散開時，由于這個半球形的球面在離接地極越近的地方越小，越遠的地方越大，所以在離接地極越近的地方電阻越大，越遠的地方電阻越?。恍∥荼仨毧煽拷拥?；

防爆小屋內部接地系統：內部如儲存油桶、或者其他金屬容器，必須可靠接地，且接地點不少于兩處并做好聯合串聯火線跨接接地，接地電阻要求不同需按照國家相關標準安裝接地裝置；

防爆小屋門禁系統：可按要求加裝門禁、刷卡、可視門禁等均為防爆產品，按用戶要求均可定制，防爆小屋外部門禁控制系統作為專業化門禁的一種,其從技術、安裝等都有區別于常規門禁,需視每個具體需求制定個性化解決方案。具體按定制要求；

防爆小屋其它功能系統：對于用戶要求，用戶在訂貨時需明確說明，根據不同的用戶要求，定制不同的解決方案，在保證符合國家相關標準的前提下都可以按用戶要求定制；

EGFB-FBXW-二工防爆小屋結構要求：

二工防爆小屋屬于非標定制產品，其大小可根據分析儀的數量，類型，系統復雜程度和操作維護空間確定，并應留有適當余地。受長途運輸條件限制，其外形尺寸寬度:受公路運輸寬度限制，寬度不宜超過3M；高度:室外主體不操過3m，(受通過立交橋，隧道時的高度限制)，室內凈高2.5~2.8m；長度不操過13M;如果尺寸操過以上尺寸，可采用組合式結構，分體制作，運輸?shù)浆F(xiàn)場后在組合成一體，也可采用多個防爆小屋實現)。對于外形基本不受限制；

(1)骨架、底座和屋頂

防爆小屋的骨架，底座和屋頂為金屬構件，采用型鋼焊接而成，應有足夠的強度及剛性，保證隔爆分析小屋在荷載、起吊、平移和運輸時不變形。屋頂應有一定的傾斜度，坡度至少為4%，可呈A型或一面斜坡結構，不允許采用平頂，以防雨水積存。

(2)內外墻和內外頂面板

外墻面板宜使用1.5mm~5.0mm鋼板制作，可采用門型板式拼裝結構形成外墻，使用304不銹鋼拉絲覆膜板，也可也可使用冷軋鋼板，使用冷軋鋼板時必須進行表面噴涂處理，噴涂顏色為白色或國際灰色。內墻面板和天花板宜使用15mm~5.0mm鋼板制作，材料使生冷軋鋼板，也可根據用戶要求使用不銹鋼板。

使用冷軋板時必須講行表面噴涂外理，噴涂顏色:天花板為白色亮光漆，內墻面板為白色啞光漆。屋頂面板須進行有效的防雨設計，可使用搭扣結構的拼裝式防雨設計或平面焊接式防雨設計。材料使用1.5mm~5.0mm不銹鋼板制作，保證屋頂面耐腐蝕的持久性能，外頂承重能力≥250kg/m2(兩個人的重量)且不發生永久變形。

(3)保溫層

內外墻和內外頂之間填充阻燃性保溫材料(礦巖棉等)，保溫層厚度一般在50~85mm(3in)，嚴寒或酷熱地區應加厚至90~120mm。

(4)地板

地板為防滑金屬板，宣使用4~6mm鋼板制作，材料根據用戶要求可使用花紋不銹鋼板，也可使用花紋鍍鋅鋼板或熱軋鋼板，使用鍍鋅鋼板或熱軋板必須進行表面噴涂處理，噴涂顏色一般為灰色，必要時可加一層防靜電塑膠板。

(5)小屋的門可以為外開型的，小屋面積<9m2時只設一個門。>9m2時應設兩個門，即主門和安全門，安全門應設在維修人員面對儀器操作時，向右轉身90°所面對的墻上，以便發生意外情況時，能迅速撤離小屋。門的標準尺寸為:寬度900mm，高度2000mm，厚度40~50mm。內外面板宜使用與內外墻板相同厚度、材質和噴涂方法的鋼板制作。內部使用3~6mm的C形冷板，按一定結構強度和尺寸的要求焊接成門體框架并填充保溫材料。門上應設有透視尺寸不小于300mmx300mm的玻璃觀察窗，也可按用戶要求設置特殊尺寸的觀察窗。門檻和窗縫鑲橡膠密封條密封。
